Am vergangenen Wochenende war ich bei ATR in Eltville am schönen Rhein. Das Team von Audiotrade hat zum „Open House“ eingeladen und es war wirklich eine tolle Veranstaltung mit zahlreichen Vertretern hochkarätiger Hifi-Hersteller. Einmal mehr beeindruckten die großen La Sphére von Cabasse meine Ohren und die schrägen Laufwerke von Pro-Ject.

Die Cabasse in der Vorführung

Ganz besonders aber fesselte mich ein Arm. Der Tonarm sah nach klassischem Maschinebauhandwerk aus: nicht eben grazil, aber schwer durchdacht und blitzsauber verarbeitet. Eine Mischung aus deutschem Maschinenbau und deutschem Industriedesign. Und wie der Zufall so spielt wurde mir das Meisterstück auch vom Meister persönlich vorgeführt, vom Entwickler Helmut Thiele, seines Zeichens Industriedesigner und gelernter Maschinenbauer und Hifi-Enthusiast und Duisburger – alles in einer Person. Und hömma, wenn der dir sacht, wo der Frosch die Locken hat, denn weisse aber Bescheid, ne.

Also tu ich jetzt Bescheid wissen über den Thiele TA01, denn der ist kein Drehtonarm und kein Tangentialtonarm und aber vielleicht auch beides zusammen.

Der Thiele TA01 ist ein Drehtangentialtonarm – oder so…

Der Thiele TA01 verbindet die Vorteile eines Drehtonarms mit einem Tangentialtonarm.

Mal für die Nicht-Vinylisten: Ein Drehtonarm ist ein Tonarm, wie ihn jeder kennt: der führt die Abtastnadel in einem Kreissegment über die Schallplatte. Und wer jetzt nicht weiß, was eine Schallplatte ist soll weiter MP3 hören und seine Ohren schinden. Man kann sich vorstellen, dass die Nadel bei der Bewegung auf dem Kreissegment genau an einem Punkt optimal in der Rille sitzt, aber an allen anderen Punkten ein wenig schräg zur Rille in der Scheibe kratzt. Dabei gilt: je kürzer der Arm ist, desto stärker ist dieser sogenannte „Spurfehlwinkel“. Der Spurfehlwinkel führt zu einer unsauberen Abtastung und zu einer erhöhten Abutzung von Abtastnadel und Schallplatte.

Weiterlesen →

Der Clearaudio TT5 ist der Einstieg in die ganz große Welt der tangentialen Tonarme. Clearaudios kleinster Tangential-Tonarm ist ein kleiner Lustgriffel. Manch kurzes Stück bringt langes Glück. Jedenfalls wenn Musik dabei herauskommt. Mit ihm kann man ganz lange sehr glücklich Musik hören. Vielleicht ist es sogar die endgültige Antwort auf die Frage nach einem klangneutralen, einfach zu bedienenden und hochwertigen Tonarm.

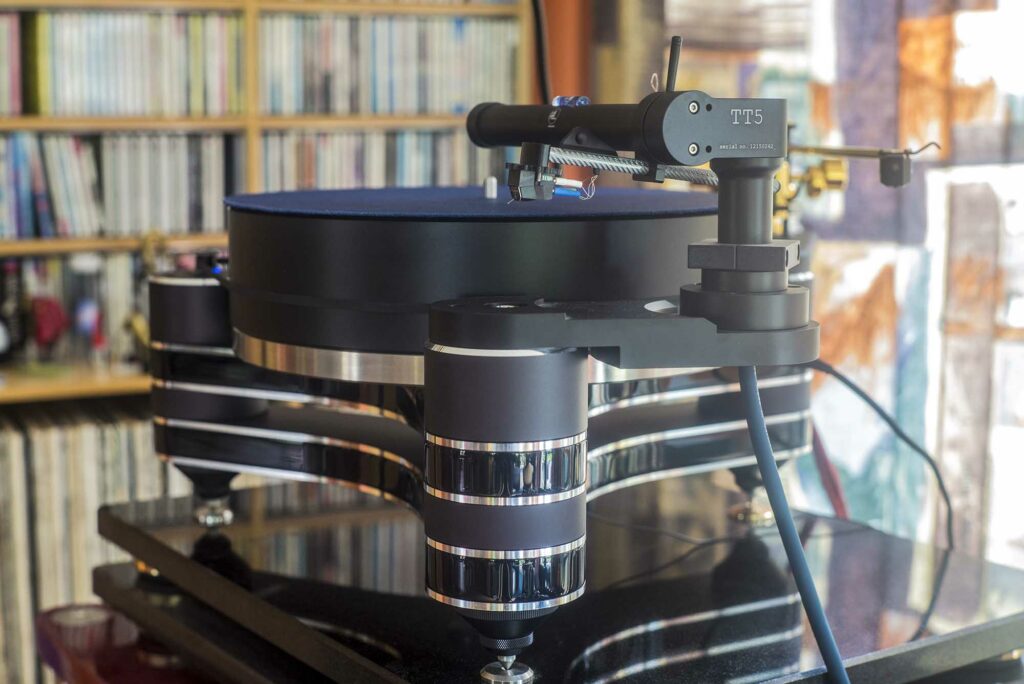

Beim Autor wurde der TT5 auf einem clearaudio Innovation montiert. Er passt mit seiner Linn-kompatiblen Befestigung und einem Einbauabstand von 222 Millimetern aber auch auf so ziemlich jedes andere (Fremd-)Laufwerk.

Abtastwinkel gleich Schneidewinkel

Das ist in Kürze das Prinzip eines Tangential-Tonarms. Der Schneidstichel kratzt bei der Produktion einer Schallplatte die Musik tangential in die Rille, also immer im 90-Grad-Winkel zur Tellerachse. Ein Drehtonarm wiederum steht immer ein wenig schief in der Rille. Dieser Schiefstand ist der Spurfehlwinkel. Auch wenn bei modernen gekröpften Tonarmen dieser Winkel in der Regel bei deutlich unter zwei Grad liegt, so entstehen doch in jedem Fall Verzerrungen bei der Tonabnahme. Es werden zusätzliche harmonische Oberwellen erzeugt, genauer: in der Regel wird die zweite Harmonische verstärkt. Wahrnehmbar sind solche Verzerrungen, folgt man aktuellen empirischen Untersuchungen, ab einer Abweichung von etwa 2,11 Grad. Damit liegen die Auswirkungen des Spurfehlwinkels bei einem guten Drehtonarm knapp unter der Hörbarkeitsschwelle (vgl. hierzu die diesbezüglichen Anmerkungen von Klaus Rampelmann für die AAA, die Analogue Audio Association).

Ganz sicher geht man freilich, wenn man den Ton so abnimmt, wie er auch in die Scheibe geritzt wurde. Bei einem Tangential-Tonarm bewegt sich die Abtastnadel auf geradem Weg Umdrehung für Umdrehung von außen nach innen. Einen Spurfehlwinkel und zusätzliche Verzerrungen gibt es nicht.

Klangrelevanter ist aber vielleicht ein anderer Vorteil von Tangential-Tonarmen: man spart sich die Einstellung der Antiskating-Kraft. Die Skating-Kraft drängt einen Drehtonarm immer ein wenig zur Plattentellermitte hin. Diese Kraft aber ist nicht immer gleich, sondern hängt von mehreren Faktoren ab: von der Form der Nadel, also vom Tonabnehmer, von dessen Auflagekraft, leider aber auch davon, ob die gerade abgespielte Rille sich eher außen oder innen auf der Platte befindet. Die Skating-Kraft bewirkt ebenfalls Verzerrungen, und mit einer Testschallplatte kann kann man die Auswirkungen einer nicht optimal eingestellten Antiskating-Kraft bei einem Drehtonarm auch recht gut hören. Ein Tangential-Tonarm aber kennt keine Skating-Kraft und vermeidet deshalb den klangverschlechternden Einfluss eines falsch eingestellten Antiskatings schon mal aus Prinzip. Deshalb ist ein Tangential-Arm weniger fehleranfällig, aber auch einfacher zu betreiben. Perfekt für alle, doppelt perfekt für Faule!

Warum hängen dann die meisten Tonabnehmer an fehleranfälligen Dreharmen und nicht einfach an Tangential-Tonarmen? Nun, die Konstruktion eines Tangentialarms ist alles andere als einfach: Erfolgt die Abtastung der Toninformationen nicht völlig gleichmäßig, sondern zum Beispiel durch eine störanfällige aktive Nachführtechnik mehr oder wenig ungleichmäßig, so entstehen hässliche Rumpelgeräusche. Auch sind motorgetriebene Nachführmechaniken störanfällig. Clearaudio hat sich deshalb schon vor vielen Jahren für das passive Souther-Prinzip entschieden, bei dem die Nadel allein von der Rille geführt wird. 1982 hat Peter Suchy das von Lou Souther gehaltene Patent für diese Tangentialtechnik gekauft und seitdem entwickelt clearaudio diese Technik immer weiter. Der TT5 ist die modernste und aktuellste Reinkarnation dieses Prinzips.

Weiterlesen →

seit gut zwei monaten lässt er hier seine röhren glühen – der neue alte röhrenverstärker mit dem seltsamen namen manley neo-classic se/pp 300b. dabei ist der name programm: es ist ein manley! das heisst, er stammt aus einer der berühmtesten audiophilen glasbläsereien der neuen welt. die manley labs genießen einen sagenhaften ruf, nicht nur bei audiophilen, sondern auch bei tonstudios in aller welt. david manley hat ihn irgendwann vor rund 30 jahren entwickelt, seine damalige frau und heutige chefin der manley labs eveanna manley hat ihn vor rund zehn jahren gebaut und ich habe ihn nun fabrikneu erworben.

dazwischen fehlen ein paar jahre? nun, in den ersten fehlenden zwanzig jahren ist er gereift und in den letzten fehlenden zehn jahren lag er im lager des ehemaligen deutschen manley-importeurs eberhard gries in einer abgelegenen lagerhalle im schönen schwarzwald.  seltsamerweise sind manley-verstärker in deutschland ausgesprochen selten zu finden. derzeit ist mir gar kein importeur bekannt. im idyllischen schwarzwald haben wir ihn im vergangenen herbst gründlich entlaubt und entstaubt und nun steht und spielt er hier, der röhren-sepp.

wie immer bei manley sind alle teile von feinster qualität – auch die lautsprecherterminals, die hier zu sehen sind: für 4 bis 8 und für 8 bis 16 ohm.

was ihr wollt: single ended oder push pull

der sepp? ja, der sepp. se/pp steht für singel ended und push pull. und das ist schon mal äußerst ungewöhnlich. denn die beiden seppls – ja, es sind zwei, also zwei mono-endstufen, ein linker und ein rechter sepp – treiben ihre endröhren wahlweise im single-ended- oder im push-pull-betrieb, also als eintakter oder als gegentakter. und das muss zumindest röhren-novizen kurz erklärt werden:
